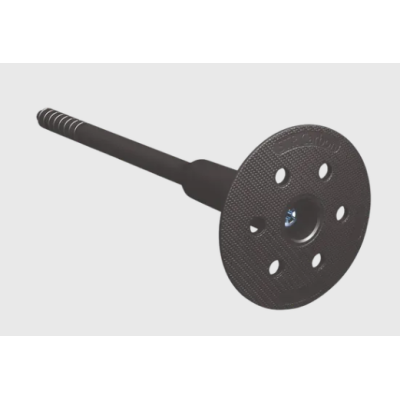

Für die statisch relevante Befestigung der Capatect Wärmedämm-Verbundsysteme in dafür geeignete Untergründe, deren Standsicherheitsnachweis eine Befestigung mit ETZ und ÖNORM geprüften Dübel verlangt. Die Montage der Dübel erfolgt durch das ausgetrocknete Kleberbett. Die Dübellänge ist so zu wählen, dass eine Verankerungstiefe von mind. 25 mm bzw. bei NK: D mind. 65 mm in massiven Wandbaustoff (ohne Berücksichtigung eventueller Altputzschichten oder sonstige nicht tragender Zwischenschichten) gegeben ist. Mit der Bohrmaschine sind die Dübellöcher (8 mm Durchmesser) rechtwinkelig in das tragende Bauteil einzubringen (Bohrlochtiefe im massiven Wandbaustoff > 35 mm). Bohrlöcher vom Bohrmehl befreien und die Dübel in das Bohrloch soweit eindrücken bis der Dübelteller am Dämmstoff anliegt.
Oberflächenbündige Montage:
Dübelschraube mit marktüblichem Schraubgerät und einem Bit Torx T30 eindrehen, sodass der Dübelteller oberflächenbündig festsitzt. Die feste Verankerung der Dübel im Untergrund ist zu kontrollieren. Nach der Montage sind die Schrauböffnungen im Dübelteller mit Dübelstopfen zu verschließen.
Versenkte Montage:
Mit einem marktüblichen Schraubgerät und dem Capatect Unviersaldübel-Tool Vario die Dübelschraube eindrehen. Beim Einschraubvorgang wird der Dämmstoff gleichzeitig kreisförmig eingedrückt und durch den Zug der Schraube unter dem Dübelteller verdichtet. Die optimale Einschraubtiefe von 20 mm ist dann gegeben, wenn die Grundplatte vom Montage-Tool das Oberflächenniveau der Dämmplatten erreicht hat. Capatect Rondelle
(PS, Dalmatiner, Hanf oder MW) flächenbündig einsetzen - fertig.
Hinweise:
Die Rondelle muss streng im Bohrloch sitzen. Auf keinen Fall dürfen lockere Rondellen mit PU-Schaum eingeklebt werden.
Lockere Rondellen und ausgefranste Schneidränder in der Dämmung sind ein Zeichen dafür, dass das Ersatzschneideblech stumpf geworden ist und ausgetauscht werden muss.
Achtung: Durch den Schneidring besteht Verletzungsgefahr!
Zu tief sitzende Rondellen müssen wieder herausgenommen werden. Die Vertiefungen dürfen nicht mit Spachtelmasse aufgefüllt werden. Sollte der Dübel im Untergrund keine ausreichende Verankerung finden, hat der Dübel keine Funktion! Gegebenfalls muss die Dübellänge angepasst werden.
Sollte ein Dübel wegen der Untergrundbeschaffenheit nicht richtig festsitzen, ist er zu entfernen und ersatzweise ein neuer Dübel in angemessenem Abstand zu setzen. Bestehen Bedenken bezüglich der Untergrundfestigkeit, müssen im Zweifelsfall entsprechende Nachweise durch Dübelauszugsversuche vor Ort vorgenommen werden.
Ist der Widerstand beim Einstecken des Dübels zu groß, ist entweder der Bohrer abgenutzt oder das Bohrloch nicht ausreichend vom Bohrstaub gereinigt worden. Es ist entweder ein neuer Bohrer zu verwenden oder das Bohrmehl muss sauber entfernt werden. In gelochte Baustoffe und Porenbeton darf nicht im Schlagbohrgang gebohrt werden. Hierfür empfehlen wir die Verwendung von High-Speed Bohrer.
