Vor der Befestigung der Inthermo Fassadendämmplatten ist der Untergrund auf:
- Ebenheit (keine Höhenversätze),
- Trockenheit (Holzfeuchte 15 + - 3%),
- Sauberkeit und
- ausreichender Breite für die Befestigung zu prüfen.
Die maximale mögliche Gefachebreite der verwendeten Plattendicke ist zu beachten. Die Thermoschraubenlänge ist so zu wählen, dass die maximale Einschraubtiefe des Gewindeteils in die entsprechenden Holzbauteile (siehe "Technische Daten") gegeben ist.

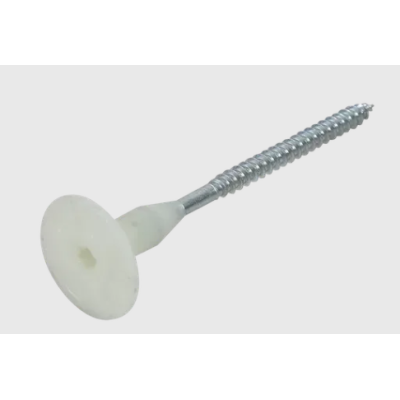

Um eine gute Putzüberdeckung zu gewährleisten, ist die Thermoschraube mit einem marktüblichen Schraubgerät mit handelsüblichen Schrauberbit TX 40 soweit einzudrehen, so dass der Schraubenkopf mindestens flächenbündig mit der Plattenoberfläche versenkt wird. Die feste Verankerung der Thermoschraube im Untergrund ist zu kontrollieren.
Folgende Randabstände sind bei der Befestigung mindestens einzuhalten.
Holzständer: 5 x dN 6 25 mm
Holzfaserdämmplatte: 7 x dN 6 35 mm
Mindestanzahl bzw. Mindestabstand der Befestigungsmittel:
| Befestigungsmittel |
H* ≤ 8 m Stück/m² 8 m ≤ H* ≤ 20 m |
Zulässiger Höchst-
abstand d. Befestigungsm.
|
| |
Fläche |
Rand |
Fläche |
Rand |
|
| Breitrückenklammer |
16 |
16 |
16 |
16 |
150 mm |
| Thermoschraube |
6 |
6 |
6 |
10 |
|
*H = Gebäudehöhe
Maximale Gefachbreiten/Rastermaße je Plattendicke:
- 40 mm: max. Gefachbreite 60 cm, Rastermaß 62,5 cm
- 60 mm: max. Gefachbreite 80 cm, Rastermaß 83,5 cm
- 80 mm: max. Gefachbreite 100 cm, Rastermaß 100,5 cm
- 100 mm: max. Gefachbreite 110 cm
Bei der Verarbeitung der kleinformatigen N/F-Platte ist ein Rastermaß von 62,5 cm einzuhalten, damit die Platte auf mindestens 2 Stielen befestigt werden kann.
